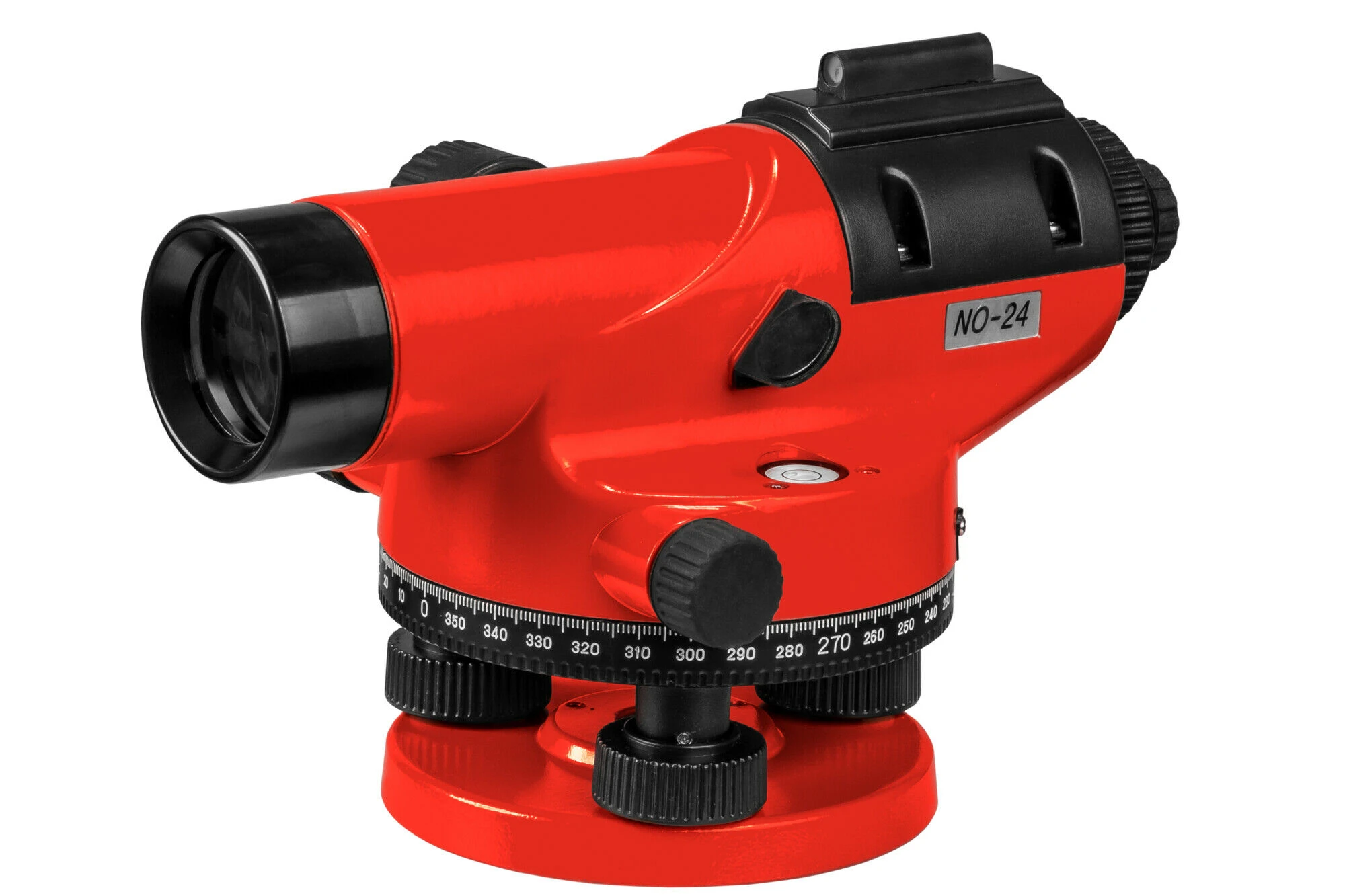

Niwelator optyczny Pro

Cechy i zalety:

• Powiększenie 24× - pozwala dokładnie odczytywać podziałkę łaty niwelacyjnej z większej odległości.
• Błąd standardowy 2 mm na 1 km niwelacji podwójnej - umożliwia wykonywanie precyzyjnych pomiarów budowlanych i terenowych.
• Kompensator z tłumieniem magnetycznym - stabilizuje linię celową po wstępnym ustawieniu urządzenia.
• Zakres kompensatora ±15′ - pozwala skorygować niewielkie odchylenia powstałe podczas poziomowania.
• Metalowa obudowa IP54 - chroni wnętrze urządzenia przed pyłem i bryzgami wody.
• Obiektyw o średnicy 36 mm - ułatwia uzyskanie jasnego i czytelnego obrazu.
• Minimalna odległość celowania 0,3 m - pozwala wykonywać odczyty również na krótkich odcinkach.
• Koło poziome 360° z podziałką co 1° - pomaga wyznaczać kierunki i orientacyjne kąty poziome.
• Gwint statywowy 5/8" - współpracuje ze standardowymi statywami geodezyjnymi.
• Kufer transportowy w zestawie - zabezpiecza urządzenie podczas przechowywania i przewożenia.

Zastosowanie i przeznaczenie:

Niwelator służy do porównywania wysokości punktów na podstawie odczytów wykonywanych z łaty niwelacyjnej. Może być używany przez geodetów, brukarzy, instalatorów, wykonawców konstrukcji oraz ekipy prowadzące prace ziemne i ogólnobudowlane.

• Wyznaczanie różnic wysokości.
• Kontrola poziomu fundamentów i ław.
• Wyznaczanie poziomów posadzek.
• Kontrola wysokości ścian i elementów konstrukcyjnych.
• Wyznaczanie spadków kanalizacji i odwodnienia.
• Prace brukarskie i drogowe.
• Niwelacja terenu.
• Kontrola wykopów, nasypów i prac ziemnych.
• Wyznaczanie poziomu przy montażu konstrukcji.
• Pomiary podczas wykonywania podjazdów i nawierzchni.

Materiały i powierzchnie robocze:

Niwelator nie pracuje bezpośrednio z materiałem budowlanym. Może być wykorzystywany do pomiarów prowadzonych na:

• Gruncie i terenie naturalnym.
• Wykopach i nasypach.
• Fundamentach i elementach betonowych.
• Posadzkach i jastrychach.
• Nawierzchniach brukowych.
• Konstrukcjach stalowych i drewnianych.
• Trasach instalacji sanitarnych.
• Placach budowy i obiektach kubaturowych.

Podłoże pod statyw powinno być stabilne i nie może osiadać ani drgać podczas odczytu.

Kompatybilność – z czym współpracuje:

• Statywy geodezyjne z gwintem 5/8".
• Łaty niwelacyjne z czytelną podziałką.
• Piony sznurkowe.
• Statyw PRO TR-900.2.
• Standardowe akcesoria geodezyjne przeznaczone do niwelatorów optycznych.

Statyw i łata niwelacyjna nie znajdują się w podstawowym zestawie i należy kupić je oddzielnie.

Przeciwwskazania i ograniczenia:

• Nie ustawiać urządzenia na niestabilnym lub osiadającym statywie.
• Nie wykonywać odczytu przed dokładnym wypoziomowaniem libelli.
• Nie przenosić statywu z zamocowanym niwelatorem.
• Nie patrzeć przez lunetę bezpośrednio na słońce.
• Nie używać urządzenia po silnym uderzeniu bez kontroli dokładności.
• Nie obracać śrub regulacyjnych z nadmierną siłą.
• Nie przechowywać mokrego urządzenia w zamkniętym kufrze.
• Nie prowadzić pomiarów podczas silnych drgań podłoża.
• Nie dotykać soczewki palcami ani nie czyścić jej szorstkim materiałem.
• Nie zakładać, że kompensator zastępuje prawidłowe ustawienie statywu.
• Nie wykonywać pomiarów poza zakresem temperatur określonym przez producenta.

Stabilny statyw, prawidłowe poziomowanie i regularna kontrola urządzenia mają bezpośredni wpływ na dokładność uzyskiwanych wyników.

Dane techniczne i logistyczne:

FAQ – pytania klientów:

Pytanie: Czy niwelator ma statyw w zestawie?

Odpowiedź: Nie. W podstawowym zestawie znajduje się niwelator z akcesoriami i kufrem. Statyw z gwintem 5/8" oraz łatę niwelacyjną należy dokupić oddzielnie.

Pytanie: Do czego służy powiększenie 24×?

Odpowiedź: Pozwala lepiej widzieć podziałkę łaty ustawionej w większej odległości. Ułatwia to dokładny odczyt podczas pomiarów terenowych i budowlanych.

Pytanie: Czy niwelator sam ustawia poziom?

Odpowiedź: Kompensator koryguje niewielkie odchylenia, ale najpierw trzeba stabilnie ustawić statyw i wypoziomować urządzenie za pomocą śrub oraz libelli.

Pytanie: Czy urządzenie może pracować podczas deszczu?

Odpowiedź: Obudowa ma stopień ochrony IP54, czyli chroni przed pyłem i bryzgami wody. Nie należy jednak zanurzać niwelatora ani pozostawiać go bez zabezpieczenia podczas intensywnych opadów.

Pytanie: Czy niwelator nadaje się do wyznaczania spadków?

Odpowiedź: Tak. Na podstawie odczytów z łaty można obliczyć różnicę wysokości między punktami i wyznaczyć wymagany spadek nawierzchni, instalacji lub terenu.

Pytanie: Czy model NO-24 nadaje się dla brukarza?

Odpowiedź: Tak. Sprawdzi się przy kontroli poziomu podsypki, krawężników, kostki brukowej, odwodnienia i spadków nawierzchni.

Pytanie: Czy niwelator wymaga baterii?

Odpowiedź: Nie. Jest to przyrząd optyczny działający bez zasilania elektrycznego.

Porady eksperta:

• Rozstaw nogi statywu szeroko i mocno zablokuj je przed zamontowaniem urządzenia. Każde osiadanie statywu zmienia wysokość osi celowej.
• Po wypoziomowaniu obróć niwelator o 180° i ponownie sprawdź położenie pęcherzyka libelli. Pozwala to szybko ocenić poprawność ustawienia.
• Podczas pomiaru łata powinna być ustawiona pionowo. Jej przechylenie zwiększa odczyt i może prowadzić do błędnego wyniku.

Porównanie:

Kiedy wybrać ten produkt:

Niwelator PRO NO-24 warto wybrać do regularnych pomiarów budowlanych, niwelacji terenu, kontroli fundamentów, posadzek, wykopów i nawierzchni. Powiększenie 24× oraz dokładność 2 mm na 1 km niwelacji podwójnej są odpowiednie do większości prac wykonawczych.

Kiedy lepiej wybrać inne narzędzie:

Model z powiększeniem 32× będzie lepszy przy odczytach wykonywanych na większych odległościach i pracach wymagających wyższej dokładności. Laser rotacyjny sprawdzi się wtedy, gdy pomiary ma wykonywać jedna osoba lub poziom ma być szybko przenoszony na wiele punktów. Do prostych prac wewnętrznych wystarczający może być laser krzyżowy.

O producencie:

PRO to polska marka oferująca narzędzia pomiarowe, poziomnice, lasery, niwelatory oraz akcesoria geodezyjne dostępne w sklepie BudowlaneProfi.pl. W jej ofercie znajdują się urządzenia przeznaczone do prac budowlanych, instalacyjnych, wykończeniowych i terenowych. Niwelator NO-24 został przygotowany do wyznaczania różnic wysokości, poziomów, kierunków i spadków. Marka oferuje również kompatybilne statywy, łaty niwelacyjne i inne akcesoria pomiarowe.
